直線導軌滑塊的單元設計及導軌系統
發布日間：2019-09-19 11:23:43 瀏覽次數：22

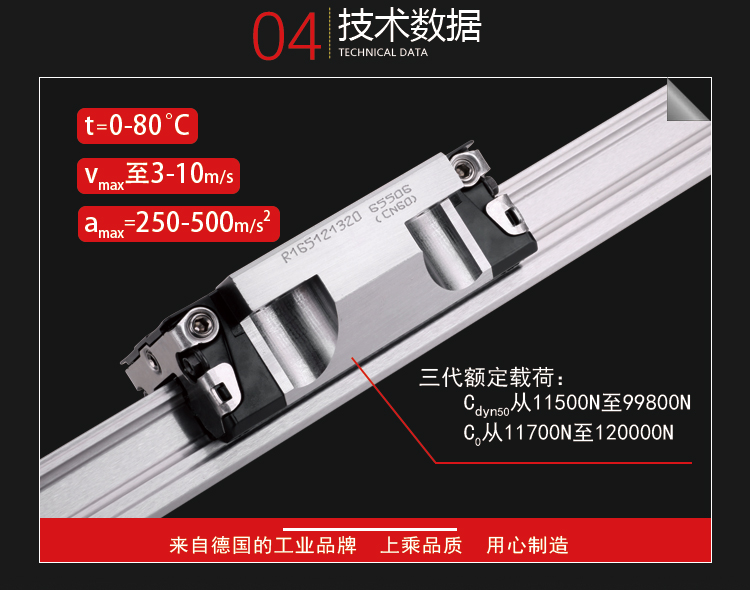

直線導軌滑塊是一種滾動導引，在進行操作時主要是由鋼珠在滑塊和導軌之間無限滾動循環，從而使負載平臺沿著導軌輕易的*精度線性運動，并將摩擦系數降至平常傳統滑動導引的五十分之一，能輕易地達到很*的定位精度?；瑝K跟導軌間末制單元設計，使線形導軌同時承受上下左右等各方向的負荷。
直線導軌滑塊在工作時其運動是由曲線轉變?yōu)橹本€(xiàn)，在使用時其新的導軌系統會使得機床可以獲得快速進給速度，在主軸轉速相同的情況下，快速進給是直線導軌的特點。直線導軌與平面導軌一樣，有兩個基本元件；一個作為導向的為固定元件，另一個是移動元件。由于直線導軌是標準部件，對機床制造廠來說．要做的只是加工一個安裝導軌的平面和校調導軌的平行度。
直線導軌滑塊在一定程度上為了保證機床的精度，在進行使用時其床身或者是立柱少量的刮研是必不可少的，在多數情況下，安裝是比較簡單的。作為導向的導軌為淬硬鋼，經精磨后置于安裝平面上。與平面導軌比較，直線導軌橫截面的幾何形狀，比平面導軌復雜，復雜的原因是因?yàn)閷?dǎo)軌上需要加工出溝槽，以利于滑動元件的移動，溝槽的形狀和數量，取決于機床要完成的功能。例如：一個既承受直線作用力，又承受顛覆力矩的導軌系統，與僅承受直線作用力的導軌相比．設計上有**的不同。
直線導軌滑塊的系統的固定元件(導軌)的基本功能如同軸承環，安裝鋼球的支架，形狀為“v”字形。支架包裹著導軌的頂部和兩側面。為了支撐機床的工作部件，一套直線導軌至少有四個支架。用于支撐大型的工作部件，支架的數量可以多于四個。
直線導軌滑塊機床的工作部件移動時，鋼球在支架溝槽中循環流動，把支架的磨損量分?jǐn)偟礁鱾€(gè)鋼球上，從而延長直線導軌的使用壽命。為了消除支架與導軌之間的間隙，預加負載能提*導軌系統的穩定性，預加負荷的獲得．是在導軌和支架之間安裝超尺寸的鋼球。鋼球直徑公差為±20微米，以0.5微米為增量，將鋼球篩選分類，分別裝到導軌上，預加負載的大小，取決于作用在鋼球上的作用力。
